Asegurar maquinaria pesada, marcos estructurales o estanterías para paletas no deja lugar a errores. La falla de los sujetadores bajo cargas masivas compromete proyectos completos y pone en peligro vidas humanas. La estabilidad estructural depende enteramente de la elección del sistema de anclaje perfecto.
Un anclaje de cuña sirve como un sujetador resistente a base de fricción diseñado exclusivamente para materiales de base de concreto sólido. Lograr la máxima resistencia de sujeción requiere cálculos de carga precisos, especificaciones de profundidad correctas y una adaptación ambiental precisa. Las selecciones deficientes a menudo provocan extracciones desastrosas o una rápida corrosión.
Esta guía técnica equipa a compradores, ingenieros y contratistas para evaluar adecuadamente estos sujetadores críticos. Aprenderá a navegar por las capacidades de carga, especificar materiales para condiciones difíciles y obtener productos que cumplan con las normas. También exploraremos los errores de instalación comunes para garantizar que sus conexiones permanezcan permanentemente seguras durante décadas de uso.
Mecanismo: Los anclajes de cuña logran su poder de sujeción a través de la expansión mecánica (fricción) al aplicar torsión.
Limitación de aplicación: Son estrictamente para uso en concreto sólido , no en ladrillos, bloques o mortero.
Factores de especificación: La selección requiere calcular la profundidad de empotramiento, la distancia al borde, la capacidad de carga y los riesgos de corrosión ambiental.
Cumplimiento: Las aplicaciones críticas requieren anclajes con informes de evaluación ICC-ES específicos (por ejemplo, concreto fisurado o aprobaciones sísmicas).
Los ingenieros y contratistas exigen resistencias de sujeción permanentes y predecibles para soportar cargas estáticas de corte y tensión. Las fuerzas cortantes empujan hacia abajo a través del perfil del sujetador. Las fuerzas de tensión salen directamente del material base. La previsibilidad es muy importante en la construcción comercial.

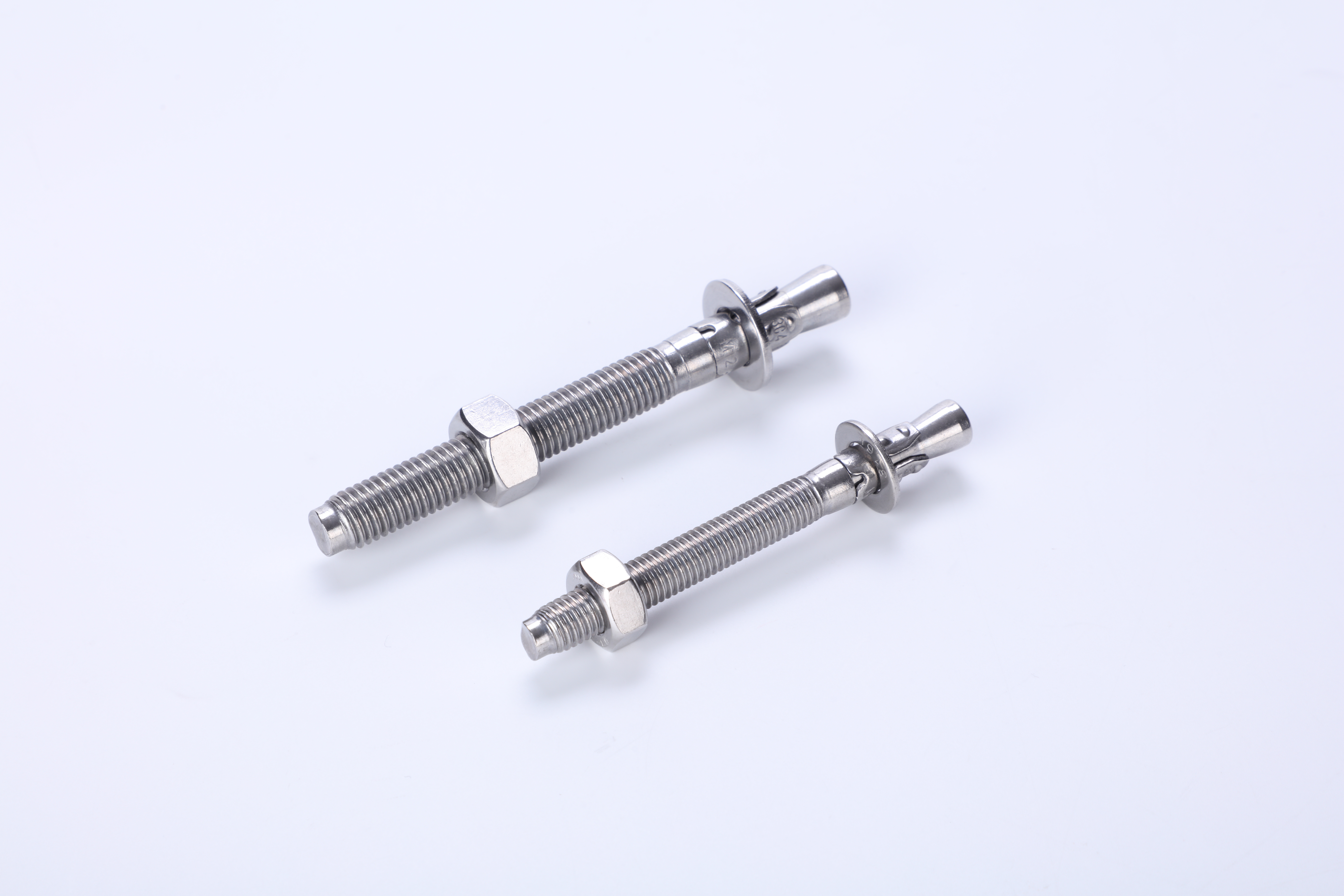

Comprender la anatomía interna le ayuda a visualizar el poder de sujeción. Cada anclaje de cuña estándar se basa en cuatro componentes específicos:
Perno roscado: Cuerpo principal de acero que transfiere la carga.
Clip de expansión (cuña): El collar inferior se expande contra el concreto.
Tuerca: El elemento de sujeción superior que impulsa el par.
Arandela: El anillo plano que distribuye la presión superficial de manera uniforme.
La física de la expansión se basa enteramente en un mecanismo "controlado por par". Inserta el sujetador en un orificio previamente perforado. Al apretar la tuerca, el extremo inferior en forma de cono se eleva hacia arriba. Este tirón hacia arriba fuerza el clip de expansión hacia afuera. El clip de metal se calza permanentemente contra las paredes abrasivas del agujero de hormigón. La fricción bloquea el conjunto en su lugar.
Los valores de retención predecibles dependen 100% de la preparación adecuada del pozo. El diámetro del orificio perforado debe coincidir exactamente con el diámetro del anclaje. Los agujeros de gran tamaño evitan que el clip muerda las paredes. Además, si no se limpia el polvo de hormigón, éste actúa como un lubricante, destruyendo la fricción necesaria.
Mejores prácticas: utilice siempre una broca con punta de carburo que cumpla con los estándares ANSI. Esto garantiza que el diámetro del orificio permanezca perfectamente tolerado para el clip de expansión.
La adaptación ambiental determina la vida útil funcional de cualquier sistema de fijación. La elección de una aleación de metal incorrecta conduce a una rápida oxidación, debilidad estructural y eventual falla. Utilice esta matriz de características-resultados para seleccionar el SKU correcto.
Los fabricantes recubren el acero al carbono con una fina capa de zinc. Esto crea una barrera básica contra la humedad atmosférica.
Ideal para: aplicaciones secas en interiores. Los usos típicos incluyen montaje de HVAC, estanterías interiores y marcos de paredes interiores.
Riesgo: Se produce una corrosión rápida si se expone a la humedad continua, a la intemperie o a agentes químicos.
Perfil de costos: Representa la opción más económica disponible.
La inmersión en caliente sumerge el acero en zinc fundido. Este proceso aplica una capa protectora mucho más gruesa y duradera.
Ideal para: ambientes exteriores húmedos o aplicaciones de madera tratada.
Riesgo: El recubrimiento de zinc más grueso afecta ocasionalmente al roscado de la tuerca. Asegúrese siempre de que las tuercas HDG compatibles y de gran tamaño se emparejen correctamente para evitar que se atasquen.
El acero inoxidable integra cromo para resistir la oxidación internamente en lugar de depender de un revestimiento superficial.
Ideal para: entornos sumergidos, costeros o con muchos productos químicos. El grado 316 resiste explícitamente la exposición al agua salada y al alto contenido de cloro.
Riesgo: Estos conllevan el costo inicial más alto. Sin embargo, la inversión evita fallas estructurales catastróficas causadas por óxido invisible que se desliza por el montante.
Tipo de material | Aplicación primaria | Resistencia a la corrosión | Nivel de costo |
|---|---|---|---|
Acero galvanizado | Zonas interiores completamente secas. | Bajo | Bajo |
Galvanizado en caliente | Exterior, madera tratada | Medio | Medio |
Acero inoxidable 304 | Ambientes húmedos, exterior estándar | Alto | Alto |
Acero inoxidable 316 | Agua salada, plantas químicas. | Máximo | De primera calidad |
La gente suele confundir varios sujetadores basados en fricción durante la etapa de decisión. Especificar el tipo de anclaje incorrecto arruina los materiales base y anula las garantías estructurales. Comparemos estas dos opciones comunes.
Las limitaciones del material base dictan su elección inicial. Debe utilizar un anclaje de cuña únicamente para hormigón sólido. La inmensa fuerza de expansión rompe la mampostería más blanda. Los anclajes de manga ofrecen una mayor versatilidad. Distribuyen las fuerzas de expansión sobre un área más amplia, acomodando juntas de ladrillo, bloques huecos y mortero más blando de forma segura.
Las capacidades de carga difieren significativamente. Un estándar anclaje de cuña proporciona valores de sujeción sustancialmente más altos tanto en corte como en tensión. El contacto directo del hormigón con el acero en el clip de expansión crea una fricción inigualable. Los anclajes de manga se basan en una fina funda de metal que se comprime entre el montante y la pared, lo que reduce inherentemente la tolerancia de carga máxima.
Las reglas para el tamaño de los agujeros también divergen. Los anclajes de cuña requieren un diámetro de orificio idéntico al del propio anclaje. Un montante de 1/2 pulgada requiere un orificio de 1/2 pulgada. Por el contrario, los anclajes de manguito requieren un orificio que coincida con el diámetro exterior del manguito, no con el perno roscado interior.
Utilice una lógica de preselección clara. Si el material base es sospechoso, hueco, desconocido o claramente mampostería, abandone por completo el concepto de cuña. Si la base es de hormigón sólido con un alto contenido de PSI que requiere una sujeción estructural permanente, especifique siempre el anclaje de cuña.
Característica | Ancla de cuña | Anclaje de manga |
|---|---|---|
Materia prima | Sólo hormigón sólido | Hormigón, ladrillo, bloque, mortero. |
Fuerza de sujeción | Extremadamente alto (estructural) | Moderado a alto |
Regla del diámetro del agujero | Coincide exactamente con el diámetro del anclaje | Coincide con el diámetro exterior de la manga |
Mecanismo de expansión | El clip inferior se expande hacia afuera | La manga larga se expande |
Los ingenieros generan confianza a través de una precisión técnica rigurosa. Los supuestos transparentes sobre la distribución de carga evitan fallos en el sitio. La especificación adecuada se basa en tres dimensiones críticas.
La profundidad de empotramiento controla la resistencia total a la extracción. Los fabricantes enumeran las profundidades de empotramiento mínimas y estándar. El empotramiento mínimo garantiza que el clip de expansión encaje de forma segura debajo de la superficie de concreto. Un empotramiento más profundo produce valores de retención de tensión más altos. Sin embargo, la resistencia de retención deja de aumentar una vez que se supera el punto de falla natural del concreto. Pasado este punto, el cono de hormigón se saldrá antes de que el acero se rompa.
La distancia y el espaciado de los bordes dictan las reglas de diseño. Colocar los sujetadores demasiado juntos crea conos de tensión superpuestos dentro del concreto. Colocarlos demasiado cerca de un borde provoca el desconchado del concreto, donde los trozos de concreto se desprenden bajo presión. Los estándares de la industria utilizan una regla general estricta. Mantenga una distancia de 5 veces el diámetro del anclaje desde cualquier borde sin soporte. Mantenga un espacio de 10 veces el diámetro del anclaje entre sujetadores adyacentes.
El cumplimiento y las certificaciones establecen líneas de base legales de seguridad. Los proyectos comerciales frecuentemente exigen informes de evaluación ICC-ES específicos. Las aprobaciones de hormigón no fisurado se aplican a cimientos estándar. Las aprobaciones de hormigón fisurado representan un estándar de prueba mucho más estricto. Estas pruebas simulan microfisuras que se abren y cierran alrededor del clip de expansión. Los requisitos de la zona sísmica exigen certificaciones de hormigón fisurado. El uso de anclajes genéricos no certificados representa una enorme responsabilidad en las construcciones profesionales.
La experiencia de campo del mundo real revela con qué frecuencia las especificaciones perfectas fallan debido a una mala ejecución. La instalación requiere un estricto cumplimiento de los protocolos mecánicos.
La técnica del "agujero sin fondo" resuelve futuros problemas de eliminación. Una vez que se engancha un clip de expansión, el sujetador no se puede extraer fácilmente. Al sacarlo se rompe el hormigón circundante. Para mitigar esto, perfore el orificio a una profundidad mayor que la longitud total del anclaje. Si necesita quitar el accesorio más tarde, simplemente retire la tuerca y golpee el perno restante al ras en el orificio profundo.
El control del par dicta la seguridad a largo plazo. Al apretar la tuerca se activa el clip de expansión. Un torque excesivo daña las roscas de acero o hace girar todo el conjunto dentro del orificio, destruyendo toda fricción. Una torsión insuficiente no logra expandir completamente el clip, lo que permite que el sujetador se deslice bajo carga. Utilice siempre una llave dinamométrica calibrada. Consulte las especificaciones de torsión específicas del fabricante impresas en la caja.
La gestión de escombros impacta directamente la capacidad. La perforación genera polvo fino de hormigón. Dejar este polvo dentro del agujero reduce drásticamente la fricción. El clip de expansión se desliza contra el polvo en lugar de morder las sólidas paredes de hormigón. Utilice siempre aire comprimido, una aspiradora o un cepillo de alambre para limpiar a fondo el orificio antes de la inserción.
Errores comunes de instalación:
Usar una broca desgastada, lo que resulta en un agujero de tamaño insuficiente o deformado.
Martillar las roscas directamente, provocando daños e impidiendo la instalación de la tuerca. (Siempre enrosque la tuerca al ras antes de golpear).
Ignorar la eliminación del polvo del hormigón, reduciendo la capacidad de retención hasta en un 50%.
La transición de la especificación a la adquisición implica una rigurosa investigación de proveedores. Los retrasos en la entrega de sujetadores paralizan inmediatamente sitios de trabajo comerciales completos.
La disponibilidad y la profundidad del inventario representan las métricas más importantes. Un buen proveedor almacena miles de unidades de distintos diámetros y longitudes. No puede darse el lujo de esperar semanas para obtener una variante especializada de acero inoxidable 316. Busque socios que demuestren niveles de inventario profundos y confiables.
La trazabilidad garantiza el cumplimiento del proyecto. Los proveedores acreditados proporcionan hojas de datos técnicos inmediatamente previa solicitud. Ofrecen tablas de carga completas que detallan las capacidades de corte y tensión basadas en PSI de concreto. Además, proporcionan certificaciones de materiales que confirman los grados de acero y los espesores del galvanizado. Estos documentos satisfacen a los estrictos inspectores de construcción.
Evalúe cuidadosamente las estructuras de precios al por mayor. Los grandes proyectos comerciales consumen miles de sujetadores. Comprar en grandes cantidades o paletas a granel ofrece una enorme rentabilidad en comparación con la compra de cajas pequeñas para el consumidor. Negocie niveles masivos por adelantado para optimizar su presupuesto de adquisiciones.
Si bien un anclaje de cuña es el estándar de oro innegable para la fijación de concreto sólido, el verdadero rendimiento depende de múltiples variables precisas. El éxito requiere comprender la mecánica interna y respetar las limitaciones del material base.
Siempre haga coincidir el material de acero y el recubrimiento con precisión con las condiciones ambientales circundantes para evitar la corrosión.
Respete las profundidades de empotramiento, las distancias a los bordes y las reglas de espaciado para maximizar las capacidades de corte y tensión.
Aplique protocolos de instalación estrictos, centrándose en la limpieza del orificio y la aplicación de torque calibrado.
Obtenga productos compatibles con certificaciones ICC-ES para aplicaciones estructurales y sísmicas.
Dé el siguiente paso para proteger su proyecto de forma segura. Vea tablas de carga técnicas completas, explore el catálogo completo de productos o comuníquese hoy con un equipo de ingeniería especializado para obtener una recomendación específica del proyecto adaptada a sus requisitos de carga exactos.
R: Generalmente no. El clip de expansión se clava permanentemente en el hormigón. Intentar sacarlo dañará gravemente el hormigón circundante. Para eliminar el anclaje, es necesario cortar el montante al ras con una amoladora angular. Alternativamente, si inicialmente perforaste un agujero sin fondo, puedes clavar el montante completamente en el concreto.
R: El diámetro de la broca debe coincidir exactamente con el diámetro del anclaje. Por ejemplo, un anclaje de 1/2 pulgada requiere estrictamente una broca con punta de carburo de 1/2 pulgada. Utilice siempre brocas que cumplan con los estándares ANSI para garantizar que las tolerancias de los orificios sigan siendo perfectamente precisas.
R: No. La intensa fuerza de expansión mecánica agrietará o volará instantáneamente la mampostería hueca, quebradiza o blanda. Usarlos en ladrillos arruina la integridad estructural de la pared. Utilice siempre anclajes de manga, tapcones o anclajes adhesivos para aplicaciones de mampostería.
R: La capacidad de retención depende completamente de la resistencia a la compresión (PSI) del concreto, la profundidad de empotramiento específica y si la carga aplica fuerzas de corte o de tensión. Un montante de 1/2 pulgada podría contener varios miles de libras en concreto de 4000 PSI. Dirija siempre sus cálculos a las tablas de carga específicas del fabricante.
