La falla de los sujetadores en aplicaciones industriales y estructurales rara vez se debe a defectos del material; La causa más frecuente es una especificación incorrecta del tipo de rosca y la longitud de agarre en relación con la carga aplicada. Los ingenieros y los equipos de adquisiciones deben equilibrar la resistencia al corte, la distribución de la tensión y los requisitos de alineación al especificar los sujetadores. Seleccionar una configuración de rosca incorrecta puede provocar deformación de la rosca en el plano de corte, aflojamiento de la junta bajo vibración, atascamiento de la junta (gato) o falla catastrófica por corte. Comprender las compensaciones mecánicas entre los pernos hexagonales totalmente roscados y parcialmente roscados es fundamental para especificar el hardware correcto, garantizar la integridad estructural y mitigar las responsabilidades de mantenimiento a largo plazo.
Función estructural: Los pernos completamente roscados maximizan la fuerza de agarre y la tensión en todo el eje, mientras que los pernos parcialmente roscados brindan una resistencia al corte superior y una alineación precisa a través del vástago sin rosca.
Distribución de carga: las roscas colocadas dentro del plano de corte de una junta crean concentradores de tensión; Los pernos parcialmente roscados evitan esto apoyando el vástago sin rosca directamente en la zona de corte.
Mecánica de sujeción: Los pernos parcialmente roscados permiten una unión superior "unión" al permitir que el material superior se deslice sobre el vástago liso, mientras que los pernos completamente roscados pueden atascarse en el material superior y evitar un ajuste al ras.
Estándares de la industria: el perno hexagonal DIN933 representa el estándar global para pernos métricos completamente roscados, mientras que DIN931 denota variantes parcialmente roscadas.
Coincidencia de aplicaciones: Los pernos completamente roscados son óptimos para orificios roscados y fijaciones de profundidad variable, mientras que los pernos parcialmente roscados son obligatorios para juntas estructurales de alta carga y tensión lateral.

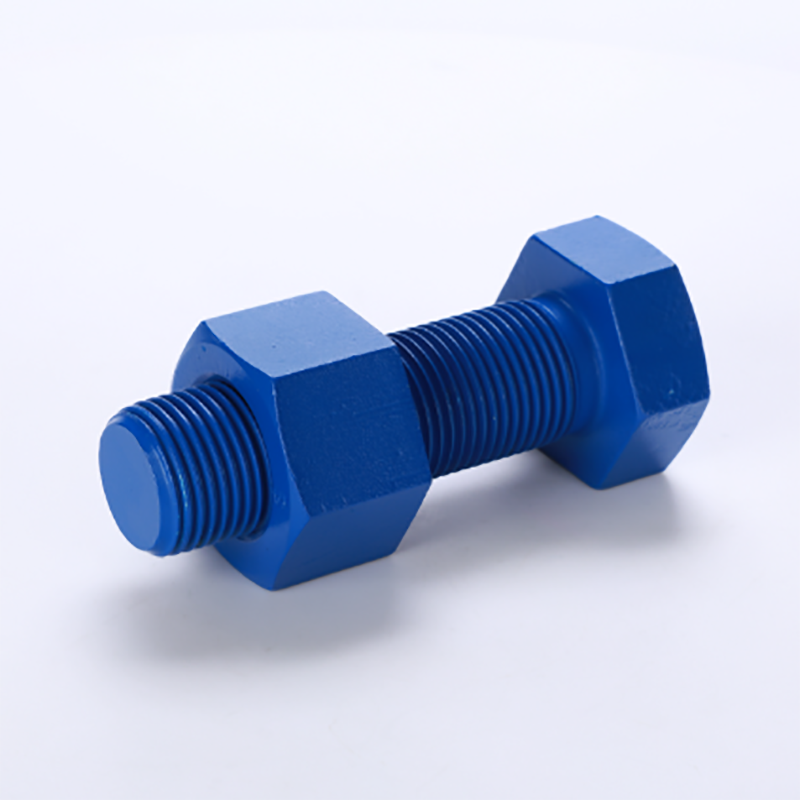

Un perno hexagonal completamente roscado presenta roscas que corren continuamente desde la parte inferior de la cabeza hexagonal hasta la punta biselada. Este roscado ininterrumpido proporciona características mecánicas distintivas adecuadas para entornos de ensamblaje específicos. La espiral continua permite que una tuerca o un orificio roscado se acople al sujetador en cualquier punto a lo largo de toda su longitud. Verá que se utilizan ampliamente en aplicaciones de campo donde los espesores de los materiales varían enormemente o donde el perno actúa como una varilla tensora en lugar de un pasador estructural.
En la fabricación global, el perno hexagonal DIN933 sirve como estándar principal para sujetadores métricos completamente roscados y comparte equivalencia dimensional con ISO 4017. Estas especificaciones dictan tolerancias precisas para el paso de rosca, la altura de la cabeza y las dimensiones entre caras. Cuando especifica este estándar, garantiza un rendimiento predecible en diversas aplicaciones, desde el ensamblaje de maquinaria liviana hasta el montaje de soporte básico.
El laminado continuo de roscas hace que estos pernos sean altamente rentables y universalmente disponibles. Durante la fabricación, las piezas brutas de acero se fuerzan a través de matrices de roscado endurecidas bajo una inmensa presión. Debido a que todo el eje recibe el mismo tratamiento de laminación sin necesidad de un paso de mecanizado secundario para obtener un vástago suave, los ciclos de producción son rápidos y eficientes. Esta realidad de fabricación los convierte en la opción predeterminada para fijaciones de uso general donde no hay dinámicas de carga complejas.
La principal ventaja mecánica de un eje totalmente roscado reside en su versatilidad. El roscado ininterrumpido permite un máximo compromiso en los orificios roscados internamente. Se adapta fácilmente a diferentes espesores de material sin el riesgo de que una tuerca toque fondo en un vástago sin rosca. Cuando los diseños de ensamblaje cambian sobre la marcha o las capas de material varían durante una modernización, un sujetador completamente roscado se adapta sin necesidad de cambiar el hardware.
Los pernos parcialmente roscados presentan un perfil físico distinto: una sección sin rosca directamente debajo de la cabeza, seguida de una longitud específica de rosca en la punta. Esta sección sin rosca se conoce como vástago o longitud de agarre. El punto de transición entre el vástago liso y la parte roscada se llama descentramiento de la rosca. Los constructores de molinos y herreros dependen en gran medida de esta geometría específica al montar acero o alinear carcasas de bombas pesadas.
El vástago sin rosca desempeña un papel estructural vital. Coincide con el diámetro exacto del orificio del perno, proporcionando un efecto de clavija suave y sólida. Cuando las fuerzas laterales empujan contra la articulación, el acero sólido del vástago absorbe la carga. Esto evita que la superficie abrasiva y desigual de las roscas roce el material receptor, lo que preserva la integridad del orificio perforado con el tiempo y evita que la junta se desalinee.
La fabricación de pernos parcialmente roscados requiere un control preciso sobre el diámetro de la pieza en bruto. Para garantizar que el vástago sin rosca y las roscas enrolladas compartan exactamente el mismo diámetro mayor, la parte inferior de la pieza en bruto debe reducirse ligeramente antes de enrollar la rosca. Este paso de fabricación adicional garantiza que el perno encaje perfectamente en orificios de tolerancia estricta sin atascarse en el vástago ni dejar residuos alrededor de las roscas. Si no se reduce la pieza en bruto, las roscas enrolladas sobresaldrían más que el vástago, haciendo imposible pasar el perno a través de un orificio perforado con precisión.
La consistencia dimensional para las variantes parcialmente roscadas se rige por las normas DIN931 e ISO 4014. Estos estándares dictan no solo las dimensiones de la cabeza y la rosca, sino también la relación exacta entre la longitud roscada y la longitud sin rosca en función del tamaño total del sujetador. Los ingenieros confían en estas estrictas tablas dimensionales para calcular longitudes de agarre exactas para juntas estructurales, asegurando que el plano de corte siempre intersecta el acero sólido.
La carga de corte se refiere a fuerzas laterales que empujan a través de la junta perpendicularmente al eje del perno. Imagine dos pesadas placas de acero atornilladas entre sí, con una enorme fuerza hidráulica que empuja una placa hacia la izquierda y la otra hacia la derecha. El perno actúa como un pasador evitando que las placas se deslicen. En estos escenarios, la integridad de la sección transversal del sujetador dicta la supervivencia de la unión.
Los pernos parcialmente roscados ofrecen un rendimiento excepcional bajo cargas de corte. El vástago sólido ofrece un área de sección transversal máxima, presentando un cilindro continuo de acero contra el plano de corte. Más importante aún, el vástago liso elimina los elevadores de tensión. Los elevadores de tensión son irregularidades geométricas donde se concentra la tensión mecánica. Al mantener las roscas fuera de la zona de corte, el perno distribuye las fuerzas laterales de manera uniforme a través de su núcleo sólido, lo que le permite manejar cargas dinámicas masivas sin ceder.
Por el contrario, los pernos totalmente roscados presentan graves vulnerabilidades en aplicaciones de corte. Las roscas colocadas directamente en el plano de corte reducen significativamente el diámetro efectivo del perno. Los valles de los hilos actúan como micromuescas. Bajo cargas cíclicas o fuertes vibraciones de equipos industriales, estas micromuescas se convierten en puntos de iniciación de fracturas por fatiga. Con el tiempo, las fuerzas laterales literalmente cortarán el perno por la mitad a lo largo del valle de la rosca más débil, lo que provocará fallas catastróficas en el equipo.
La carga de tracción implica fuerzas que separan la junta paralela al eje del perno. Piense en una tubería pesada suspendida de una rejilla del techo; la fuerza de gravedad hacia abajo ejerce una fuerza de tracción pura sobre los pernos de montaje. En estas aplicaciones, el sujetador debe resistir el estiramiento y la extracción, dependiendo completamente del acoplamiento de sus roscas con la tuerca o el orificio roscado.
Los pernos completamente roscados ofrecen distintas ventajas cuando actúan principalmente como miembros de tensión. Los hilos continuos distribuyen la fuerza de sujeción a lo largo de toda la longitud del sujetador cuando se enroscan en un orificio roscado profundo. Esta enorme superficie de compromiso maximiza la resistencia a la extracción. Si el material anfitrión es más blando que el perno, como un bloque de motor de aluminio, maximizar el acoplamiento de la rosca evita que las roscas internas se rompan bajo cargas de tracción pesadas.
Los pernos parcialmente roscados enfrentan limitaciones en aplicaciones de tensión pura que involucran orificios roscados. Su fuerza de sujeción se limita exclusivamente a la punta roscada. Si el orificio roscado no es lo suficientemente profundo, o si el vástago sin rosca toca fondo contra la superficie antes de que se produzca la sujeción, la unión fallará. Su uso requiere un cálculo preciso de la longitud de agarre para garantizar un enganche adecuado de la rosca sin tocar fondo. Debe conocer la profundidad exacta del orificio ciego y el espesor exacto de la brida de acoplamiento.
La unión de juntas, comúnmente conocida como elevación, ocurre cuando un perno completamente roscado se engancha en la capa superior de un orificio pasante. A medida que el perno gira, las roscas se enganchan con el material superior en lugar de deslizarse limpiamente a través de él. Esto evita que la cabeza del perno junte los dos materiales con fuerza, lo que da como resultado una lectura de torque falsa. La llave dinamométrica hace clic, lo que indica que se ha alcanzado el valor objetivo, pero la unión en realidad permanece suelta porque se desperdició energía al superar la fricción de la rosca en la placa superior.
Los pernos parcialmente roscados eliminan el riesgo de que se rompan las juntas. El vástago sin rosca permite que el material superior flote o se deslice libremente a lo largo del acero liso. A medida que la tuerca se aprieta en la punta roscada, el 100 % del par de rotación se convierte directamente en fuerza de sujeción entre los dos materiales unidos. Esta acción deslizante garantiza un ajuste rígido y al ras, lo cual es absolutamente crítico para maquinaria pesada, conexiones estructurales de acero y juntas de bridas de alta presión.
La especificación de la configuración correcta de la rosca depende completamente del entorno mecánico del conjunto. Las variantes completamente roscadas destacan en entornos donde la tensión, la capacidad de ajuste y el acoplamiento roscado tienen prioridad sobre la resistencia al corte lateral. Los encontrará muy utilizados en soportes estructurales secundarios y montaje de equipos.
Conjuntos que requieren que el perno se enrosque directamente en un orificio roscado en lugar de pasar a través de una tuerca.
Aplicaciones con espesores de juntas impredecibles o muy variables donde una sola longitud de sujetador debe adaptarse a múltiples configuraciones.
Fijaciones de chapa metálica, paneles de carrocería de automóviles y conjuntos cosméticos sin carga donde las fuerzas de corte siguen siendo insignificantes.
Entornos de fabricación de gran volumen que priorizan el montaje rápido sobre el rendimiento estructural de alta resistencia.
Soportes de motor, soportes de alternador y tensores de cinta transportadora donde el perno actúa como varilla tensora ajustable.
Plantillas y accesorios temporales en talleres de soldadura donde se requiere sujetar y soltar rápidamente en diferentes profundidades de material.
Cuando la integridad estructural, la alineación y la resistencia a las fuerzas laterales no son negociables, los sujetadores parcialmente roscados se vuelven obligatorios. Su vástago liso proporciona el efecto de pasador necesario para bloquear componentes pesados firmemente en su lugar, evitando que se muevan bajo estrés operativo extremo.
Maquinaria pesada, bloques de motor y bombas de agua grandes donde la alineación precisa entre piezas fundidas acopladas es fundamental.
Conexiones de acero estructural, marcos de puentes y conjuntos de construcción sujetos a fuertes vientos laterales o fuerzas de corte sísmicas.
Equipos giratorios y centrífugas industriales donde las vibraciones intensas podrían provocar que las secciones roscadas se corten en el material receptor, lo que provocaría rozaduras o rozaduras en las roscas.
Uniones de material grueso que requieren la máxima fuerza de sujeción sin riesgo de que se atasquen los hilos o se atasquen.
Componentes de suspensión y varillajes de dirección en ingeniería automotriz donde las cargas de impacto lateral son frecuentes y severas.
Plumas de grúas y aparejos de elevación donde una falla por corte resultaría en la pérdida inmediata de vidas o propiedades.
Matriz de selección de roscas de pernos hexagonales
Criterios de solicitud | Totalmente roscado (DIN933) | Parcialmente roscado (DIN931) |
|---|---|---|
Tipo de carga primaria | Tensión / Extracción | Cortante / Lateral |
Configuración del agujero | Agujeros roscados/ciegos | Orificios pasantes con tuercas |
Necesidades de alineación | Bajo a moderado | Tacos de alta/precisión |
Resistencia a las vibraciones | Propenso a preocuparse por el corte | Excelente resistencia en el mango |
Tolerancia de longitud de agarre | Altamente flexible | Requiere cálculo exacto |
Riesgo de elevación conjunta | Alto en materiales gruesos | Eliminado por mango liso. |
El criterio fundamental de éxito para utilizar un perno parcialmente roscado es hacer coincidir la longitud de la empuñadura con el espesor de la junta. El vástago sin rosca debe coincidir exactamente con el espesor de los materiales a unir. Si el vástago es demasiado corto, las roscas entrarán en el plano de corte, anulando el propósito del perno. Si el vástago es demasiado largo, la tuerca tocará fondo en el descentramiento de la rosca antes de que la junta alcance la fuerza de sujeción adecuada.
Los protocolos de medición requieren una atención rigurosa al detalle. Debe calcular el espesor total de la junta sumando el espesor de cada capa de material. Fundamentalmente, debe tener en cuenta explícitamente el grosor de la arandela tanto en el lado de la cabeza como en el de la tuerca. No tener en cuenta una arandela estructural de alta resistencia puede desviar el cálculo de la longitud de agarre en varios milímetros, lo que genera una junta floja que vibra bajo estrés operativo.
Mida el espesor exacto del material base primario utilizando calibradores digitales.
Mida el espesor exacto del material de acoplamiento secundario o de la brida.
Agregue el grosor preciso de la arandela plana que se ubicará debajo de la cabeza del perno.
Agregue el grosor preciso de la arandela plana o de seguridad que se colocará debajo de la tuerca.
Seleccione un perno cuyo vástago sin rosca sea de 1 mm a 2 mm más corto que esta suma total para garantizar que la tuerca pueda comprimir la junta completamente sin golpear el descentramiento.
Los ingenieros deben utilizar una matriz de decisión estricta al evaluar los tipos de carga. Debe determinar el vector de fuerza principal que actúa sobre la articulación. Mire los modelos CAD y las simulaciones de carga dinámica para ver dónde se concentra la tensión durante la operación máxima. No adivines; Analizar las fuerzas físicas en juego.
Si las fuerzas laterales o de corte dominan el conjunto, debe exigir pernos parcialmente roscados. El vástago sólido no es negociable para prevenir fracturas por fatiga. Por el contrario, si dominan las fuerzas de extracción o tracción, o si el orificio receptor está roscado internamente, especifique pernos completamente roscados para maximizar el acoplamiento de la rosca y distribuir la carga de tracción de manera segura a través del material receptor.
La vibración introduce fuerzas caóticas y multidireccionales en una unión mecánica. Con el tiempo, estos micromovimientos degradan la integridad de la conexión. Debe evaluar cómo interactúa el perfil físico del sujetador con el material anfitrión bajo vibración continua de motores, motores o impactos fuertes.
El vástago liso de un perno parcialmente roscado resiste inherentemente el efecto de "aserrado" bajo fuertes vibraciones. Se apoya a ras de las paredes lisas del agujero perforado. Por el contrario, la naturaleza abrasiva de un eje completamente roscado actúa como una lima contra un orificio pasante. A medida que la vibración sacude la junta, las roscas mastican el material anfitrión, ensanchando el orificio, reduciendo la fuerza de sujeción y acelerando la falla catastrófica de la junta.
Errores comunes de cálculo de la longitud de agarre
Tipo de error | Causa principal | Consecuencia mecánica |
|---|---|---|
Ignorando el espesor de la lavadora | No agregar la profundidad de la arandela al cálculo total de la junta. | La tuerca toca fondo en el vástago; La articulación permanece floja a pesar del alto torque. |
Mango demasiado corto | Seleccionar un perno basándose únicamente en la longitud total, no en la longitud del agarre. | Las roscas entran en el plano de corte, creando tensiones y riesgos de fractura. |
Fondo de agujero ciego | Usando un perno parcialmente roscado en un orificio roscado poco profundo. | El vástago golpea la cara del orificio roscado antes de sujetar la pieza acoplada. |
Acumulación de pintura/revestimiento | Medición de acero desnudo pero montaje de acero pintado. | La longitud del agarre se vuelve demasiado corta; Los hilos entran en la zona de corte. |
Uno de los riesgos de implementación más peligrosos es el uso de un perno completamente roscado en una aplicación de alto cizallamiento. Cuando las fuerzas laterales empujan contra los hilos, las crestas afiladas de los hilos se deforman y aplastan contra el material anfitrión. Esta deformación compromete inmediatamente la integridad estructural del sujetador, reduciendo su capacidad de carga.
Más allá de la pérdida inmediata de resistencia, la deformación de la rosca hace que sea casi imposible retirar el perno durante el mantenimiento de rutina. Los hilos triturados se unen dentro del orificio, lo que requiere taladrar, esmerilar o quemar con soplete para extraer el hardware. La mitigación requiere revisiones de ingeniería estrictas de todos los planos de corte durante la fase de diseño y el uso obligatorio de herrajes parcialmente roscados para cualquier junta estructural que soporte cargas laterales.
Intentar utilizar un perno parcialmente roscado en una junta demasiado delgada presenta un riesgo mecánico grave. Cuando el espesor de la junta es menor que la longitud de agarre del perno, la tuerca golpeará el vástago sin rosca antes de sujetar los materiales. El operador sentirá que el conjunto está apretado al usar una pistola de impacto, pero las placas de acero reales permanecerán sueltas.
Los operadores frecuentemente intentan apretar demasiado la tuerca para compensar la holgura percibida. Esta fuerza de rotación excesiva dañará las roscas internas de la tuerca, dañará las roscas del perno o romperá el sujetador por completo. Para mitigar este riesgo, las instalaciones deben implementar tablas precisas de especificaciones de longitud de agarre durante la fase de adquisición y capacitar a los equipos de ensamblaje para reconocer cuando una tuerca ha tocado fondo prematuramente.
Los factores de la cadena de suministro frecuentemente comprometen las especificaciones de ingeniería en el piso de ensamblaje. Debido a que las variantes totalmente roscadas son muy rentables de fabricar y más fáciles de conseguir a granel para uso general, con frecuencia se sustituyen en el campo. Cuando un perno específico parcialmente roscado se agota, los trabajadores de piso a menudo eligen una alternativa completamente roscada de la misma longitud y diámetro para mantener la producción en movimiento.
Esta sustitución inadecuada introduce una responsabilidad enorme. Reemplazar un perno estructural DIN931 con un sustituto de uso general coloca las roscas directamente en planos de corte que nunca fueron diseñados para soportarlas. Las organizaciones deben establecer reglas estrictas de adquisición para evitar sustituciones no autorizadas. Los agentes de compras que priorizan el costo unitario sobre la idoneidad estructural deben ser educados sobre los riesgos catastróficos de alterar las especificaciones de las roscas sin la aprobación de ingeniería.
Revise los modelos CAD de ensamblaje para identificar planos de corte y aislar juntas sujetas a fuerzas laterales.
Consulte las tablas de carga ISO y DIN para hacer coincidir los requisitos de grado específicos con las longitudes de agarre calculadas.
Calcule meticulosamente el espesor total de la junta, incluidas todas las arandelas y juntas, antes de finalizar las dimensiones de los herrajes.
Solicite muestras de hardware para verificar las tolerancias de longitud de agarre y el ajuste antes de ejecutar pedidos de adquisición al por mayor.
Implemente estrictos controles de inventario para evitar sustituciones no autorizadas entre tipos de roscas en el piso de ensamblaje.
R: Sólo si la junta experimenta una carga de corte cero. El uso de un perno completamente roscado en una aplicación de corte coloca concentradores de tensión directamente en la trayectoria de carga, lo que reduce significativamente la resistencia lateral de la unión y aumenta el riesgo de fractura por fatiga bajo vibración.
R: Mida el espesor total de todos los materiales que se van a unir, incluido el espesor exacto de las arandelas utilizadas debajo de la cabeza y la tuerca. El vástago sin rosca del perno debe ser igual o ligeramente menor que esta medida total para garantizar una sujeción adecuada.
R: Probablemente usó un perno parcialmente roscado con una longitud de agarre más larga que el grosor de la junta. La tuerca tocó fondo en el descentramiento de la rosca donde las roscas se encuentran con el vástago liso. Debes utilizar un perno con una sección sin rosca más corta o agregar arandelas estructurales.
R: En pura tensión, ofrecen un excelente poder de sujeción. Sin embargo, en aplicaciones de corte, son estructuralmente más débiles porque las roscas reducen el diámetro de la sección transversal del acero y crean micromuescas que provocan fracturas por tensión bajo cargas laterales.
R: El jacking de rosca ocurre cuando un perno completamente roscado se engancha en la capa superior de un orificio pasante, evitando que los materiales se unan firmemente. Evítelo utilizando un perno parcialmente roscado, que permita que el material superior se deslice libremente sobre el vástago liso.
R: Sí, generalmente requieren un paso de fabricación adicional. La pieza en bruto debe extruirse o mecanizarse con precisión en la mitad inferior para que después de enrollar las roscas, la sección roscada y el vástago liso compartan exactamente el mismo diámetro exterior.
