La falla de los sujetadores en ingeniería estructural conlleva riesgos inmensos e implacables. Cuando un punto de fijación falla bajo carga, las consecuencias se multiplican rápidamente. La selección inadecuada del anclaje con frecuencia conduce a responsabilidad estructural. Provoca inspecciones de seguridad fallidas. Deja la integridad de la carga muy comprometida. El hormigón actúa como un material de construcción inherentemente único. Funciona excepcionalmente bien bajo intensas fuerzas de compresión. Sin embargo, sigue siendo notablemente débil bajo tensión directa. Los sujetadores cierran esta brecha altamente peligrosa. Transfieren eficazmente fuerzas de carga pesadas desde un accesorio externo profundamente al sustrato de hormigón sólido. Pasaremos de un asesoramiento de fijación genérico a un marco de evaluación técnica estricto. Descubrirá exactamente cómo la comprensión de los mecanismos físicos dicta sus decisiones de adquisición. Dominar un anclaje de hormigón garantiza una construcción segura y conforme. Exploraremos las condiciones críticas del material base y las realidades prácticas de instalación.
Los anclajes de hormigón aseguran las cargas utilizando uno de tres principios mecánicos principales: expansión (fricción), socavado (entrelazado) o unión química.
Un anclaje de cuña de hormigón proporciona la máxima potencia de sujeción para cargas estáticas de alta resistencia mediante fricción controlada por torsión.
Seleccionar el anclaje correcto requiere evaluar la condición del material base; específicamente, verificar si el concreto está clasificado como fisurado o no fisurado.
La precisión de la instalación (diámetro del orificio, eliminación de polvo, especificaciones de torsión) es tan crítica como el mecanismo de anclaje físico; El fallo rara vez es un defecto del producto, sino un error de instalación.
Elegir el sujetador adecuado requiere un conocimiento profundo. Debe saber cómo interactúa físicamente con el material base bajo tensión extrema. Comprar sujetadores basándose únicamente en el tamaño introduce enormes riesgos de cumplimiento. Los ingenieros y contratistas deben hacer coincidir la física específica del anclaje con la demanda estructural. Cada aplicación exitosa se basa en uno de tres principios mecánicos distintos. No se pueden adivinar estos mecanismos en el campo. Debes especificarlos deliberadamente.
Este método se basa únicamente en la fuerza física exterior. El elemento de fijación se expande violentamente contra las paredes interiores. Taladras el agujero específico. Insertas el sujetador. A medida que introduce o aprieta el perno, se despliega un mecanismo interno. Se encaja de forma segura en la base de hormigón circundante. Esta acción crea una inmensa fricción. La fricción mantiene cargas masivas de forma segura. Resiste agresivamente las fuerzas de extracción directa. La expansión mecánica maneja maravillosamente el peso estático pesado. Ves esta aplicación en todas partes. Los contratistas los utilizan para placas base de acero. Los utilizan para soportes de maquinaria pesada. La fricción mantiene firme la conexión estructural durante décadas.
Esta técnica utiliza barreras físicas. Evita depender únicamente de la pura fricción. El anclaje crea un bloqueo mecánico en lo profundo del sustrato. Considere tornillos para hormigón agresivos. Cortan sus propios hilos endurecidos directamente en la pared de mampostería. El material de hormigón se bloquea físicamente entre los hilos metálicos. Considere a continuación los anclajes socavados. Estos sujetadores se expanden dentro de una cavidad en forma de campana especialmente perforada previamente. Esta cavidad se perfora en la base misma del agujero. El ancla se abre dentro de esta campana. Encaja perfectamente en su lugar. El sujetador no puede salirse a menos que destruya la base de concreto circundante. Proporciona un poder de sujeción excepcional.
Los anclajes químicos utilizan una resina o epoxi de dos componentes de alta resistencia. El instalador inyecta este adhesivo en un orificio limpio. Lo hacen antes de insertar la varilla roscada. El producto químico une de forma segura toda la longitud incrustada al hormigón. De este modo se distribuye la carga pesada sobre una superficie mucho mayor. Fundamentalmente, lo hace sin inducir tensiones de expansión hacia afuera. Los mecanismos mecánicos aplican presión hacia afuera. Los mecanismos químicos no. Se utilizan enlaces químicos para materiales base extremadamente frágiles. Funciona excepcionalmente bien en bloques huecos. También maneja perfectamente las vibraciones dinámicas severas.

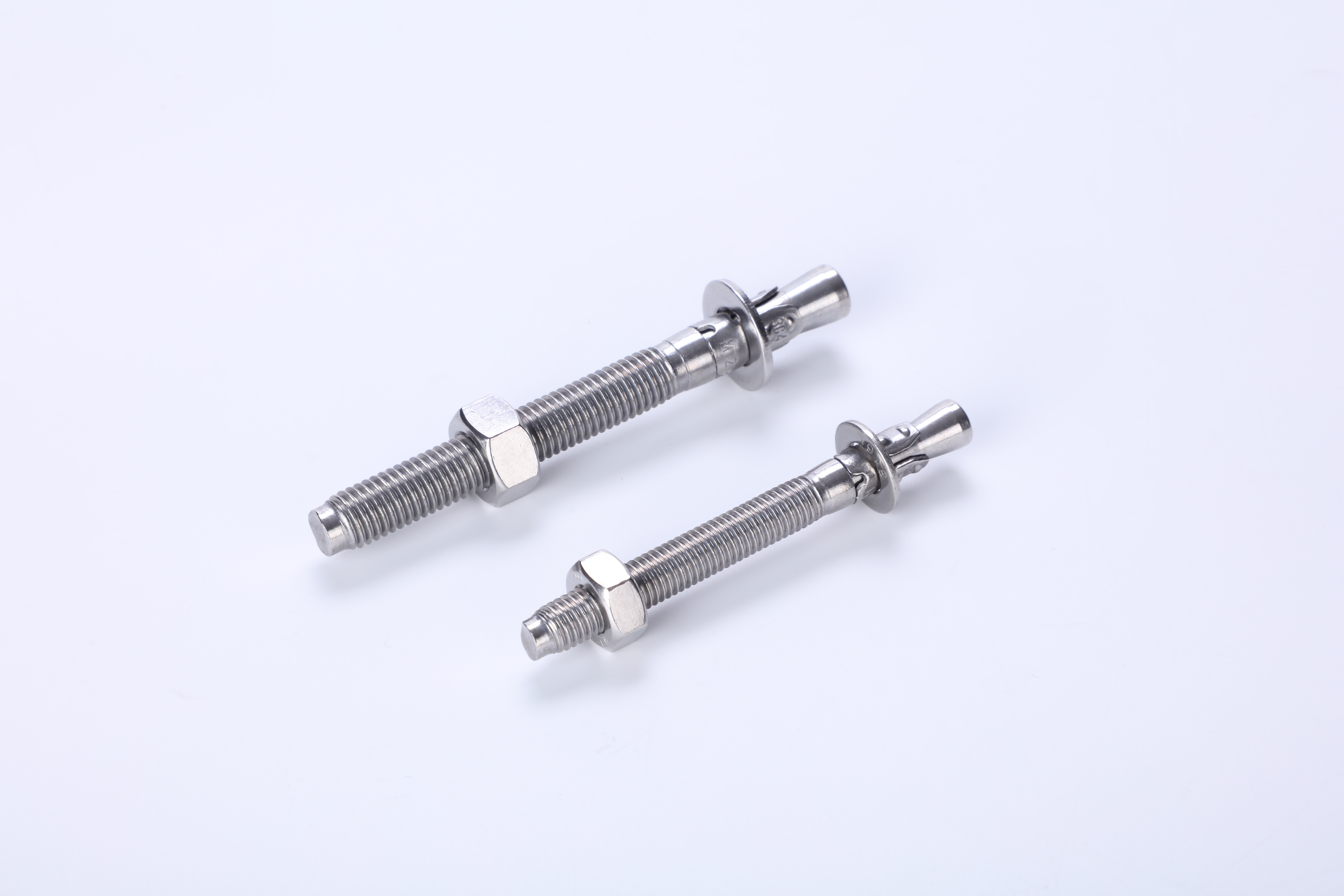

Analicemos la secuencia de apriete exacta. Primero, perforas el agujero. Lo limpias a fondo. Golpea el sujetador en su lugar. A medida que aprieta la tuerca hexagonal, el cuerpo del anclaje tira hacia arriba. Este movimiento vertical fuerza el clip de expansión inferior hacia afuera. El clip muerde agresivamente el rígido muro de hormigón. Un anclaje de cuña para concreto requiere un control preciso de la llave para lograr esta mordida adecuada.
Este mecanismo maneja dos tipos de fuerza principales. Primero, maneja la tensión. A esto lo llamamos fuerza de extracción. El clip de acero inoxidable expandido resiste la tensión directamente. Cuanto más fuerte tira la carga, más fuerte se encaja el clip en el hormigón. En segundo lugar, maneja la fuerza de corte. El corte aplica tensión hacia abajo o de lado a lado a través de la articulación. El sólido diámetro de acero del propio cuerpo del anclaje resiste esta acción cortante. Usted confía en la gran masa del pasador de metal para evitar que se rompa bajo cargas laterales.
Encontrará este mecanismo específico ideal para aplicaciones de servicio pesado. Gestiona cargas estáticas excepcionalmente bien. Funciona mejor en losas de hormigón sólidas y sin fisuras. Con frecuencia los especificamos para columnas de acero estructural. Los utilizamos para sistemas masivos de estanterías industriales. También los mandamos para anclaje de maquinaria pesada de fábrica. Ofrecen una confiabilidad inigualable cuando se siguen los pares de torsión de instalación adecuados.
El estado físico del hormigón dicta absolutamente el mecanismo de funcionamiento del anclaje. Los materiales base se comportan de manera diferente bajo carga estructural. Debe evaluar la condición del concreto antes de especificar cualquier sujetador. El hormigón actúa dinámicamente. Cambia con el tiempo. Los ingenieros estructurales lo clasifican estrictamente en dos zonas. Comprender estas zonas evita fallas catastróficas en el campo.
Los anclajes de expansión estándar funcionan aquí de manera increíblemente confiable. Este entorno supone que el material base permanece perfectamente sólido. No experimentará tensiones de tracción severas. De lo contrario, estas tensiones provocarían fisuras microscópicas durante toda la vida útil del ancla. La fricción constante se mantiene fuerte sin ninguna interrupción repentina. Las dimensiones del agujero se mantienen estrictamente estables. Los ingenieros suelen asumir condiciones sin fisuras para losas de piso internas continuas. También lo asumen para cimientos de gran espesor que soportan peso estático.
Las zonas sísmicas presentan desafíos únicos y aterradores. El hormigón a menudo desarrolla microfisuras bajo cargas severas. Se desplaza ligeramente durante el asentamiento o temblores menores. Los anclajes de fricción estándar pierden rápidamente sus valores de sujeción. Fallan si una grieta se propaga directamente a través del agujero perforado. El agujero literalmente se ensancha. La fricción crítica desaparece repentinamente. El cerrojo sale suavemente. Por lo tanto, necesita anclajes específicos para trabajos pesados. Deben volver a expandirse dinámicamente para llenar la brecha que se está ampliando cada vez más. Alternativamente, debes utilizar adhesivos químicos. Estos adhesivos deben estar diseñados para cumplir estrictamente con las normas sísmicas IBC/IRC.
Necesitamos una matriz confiable para hacer coincidir el principio mecánico con los parámetros exactos de su proyecto. La selección de sujetadores nunca es un juego de adivinanzas. Debe evaluar los tipos de carga. Debes evaluar los materiales base. Debe comprender las restricciones de distancia al borde. La siguiente tabla ilustra las principales dimensiones de evaluación que utilizamos a diario.
Categoría de anclaje | Mecanismo primario | Mejor entorno de aplicaciones | Limitación o riesgo importante |
|---|---|---|---|
Ancla de cuña | Fricción / Expansión | Cargas estáticas pesadas, hormigón macizo no fisurado, placas de acero estructural. | No se puede utilizar cerca de bordes sin soporte; provoca una tensión de expansión masiva. |
Tornillo de hormigón | Enclavamiento / Roscado | Instalaciones cercanas al borde, accesorios temporales, cargas ligeras a medianas. | Luchas bajo severas fuerzas de corte; Desgaste de roscas en mampostería débil. |
Epoxi químico | Enlace químico | Cargas vibratorias, bloque hueco, distancias al borde extremadamente estrechas. | Requiere una limpieza impecable del agujero; Los tiempos de curado prolongados retrasan el trabajo. |
Especifique estos sujetadores para instalaciones estrictamente permanentes. Debes utilizarlos únicamente en hormigón sólido. Manejan excepcionalmente bien los requisitos de tensión y cizallamiento elevados. También ofrecen una instalación increíblemente rápida. Evita por completo los frustrantes tiempos de curación. Usted perfora, conduce, aprieta y carga inmediatamente. Esto ahorra enormes cantidades de tiempo de mano de obra en grandes proyectos comerciales.
Elija tornillos de alta resistencia para demandas de cargas medias a ligeras. Brillan intensamente en instalaciones cercanas al borde. Crean tensión de expansión cero dentro del agujero. Son perfectos para situaciones que exigen una futura desmovilización. También los utiliza para necesidades de sujeción temporales. A los contratistas les encantan para colocar placas de umbral de madera. Funcionan de manera confiable tanto en concreto como en ladrillos de mampostería densa.
Seleccione enlaces químicos para cargas vibratorias intensas. La maquinaria pesada crea microvibraciones implacables. Los epoxis absorben maravillosamente esta tensión dinámica. También destacan en estructuras de bloques de mampostería hueca. Por último, utilícelos cuando las distancias entre los bordes sean extremadamente estrechas. La expansión mecánica simplemente agrietaría el frágil hormigón en estos puntos sensibles. Los epoxi pegan suavemente la varilla en su lugar sin expandirse.
Las consideraciones prácticas de campo comprometen rutinariamente el mecanismo de trabajo de un sujetador. La precisión de la instalación es muy importante. El fallo rara vez se debe a un defecto de fabricación en bruto del producto. Casi siempre se remonta directamente a un error de instalación evitable. Examinemos los errores de campo más comunes. Debe protegerse agresivamente contra estos riesgos.
El polvo de perforación es extremadamente peligroso. El polvo de sílice sobrante actúa como un lubricante sorprendentemente eficaz. Neutraliza completamente la fricción crítica requerida para los anclajes de expansión. También bloquea activamente los enlaces químicos de los epoxis. El epoxi se pega al polvo, no a la sólida pared de hormigón. Debes cepillar y soplar bien cada agujero. Recomendamos protocolos estrictos de limpieza de pozos.
Utilice un cepillo de alambre especializado de tamaño específico para el diámetro del orificio.
Utilice aire comprimido o una bomba manual para eliminar los residuos sueltos.
Repetir la secuencia de cepillado y soplado al menos dos veces.
Inspeccione visualmente el interior del orificio antes de insertar cualquier sujetador.
El control de las llaves es otra realidad crítica. Apretar demasiado corta instantáneamente el perno. También puede agrietar fatalmente la base de concreto circundante. Por el contrario, una torsión insuficiente impide que el mecanismo de expansión interna se active por completo. El clip nunca muerde. El perno se sale con una carga mínima. Utilice siempre una llave dinamométrica recién calibrada. Siga estrictamente las especificaciones específicas del fabricante.
Debe comprender la compleja física del "cono de falla". Cuando el hormigón falla bajo tensión, se rompe formando un cono distintivo. Se rompe alrededor del propio sujetador. Si coloca un sujetador demasiado cerca de un borde sin soporte, ocurre un desastre. El concreto se astillará inmediatamente. Explota mucho antes de que falle el anclaje de acero. Lo mismo se aplica si ignora las profundidades mínimas de empotramiento. Veamos algunas reglas de instalación obligatorias.
Verifique el requisito estricto de distancia mínima al borde antes de perforar.
Confirme la profundidad de empotramiento mínima exacta necesaria para su carga especificada.
Nunca adivine el valor del torque en el campo usando un destornillador de impacto.
Limpie siempre el orificio meticulosamente para garantizar el máximo agarre mecánico.
El poder de sujeción final de cualquier sujetador de concreto sigue siendo el resultado directo de su mecanismo físico. Estos mecanismos siempre dependen de la fricción, el interbloqueo mecánico o un fuerte enlace químico. Debe adaptar el mecanismo exactamente a las condiciones concretas. Comprender esta física fundamental garantiza construcciones estructurales significativamente más seguras. Evitas responsabilidad catastrófica.
Recomendamos encarecidamente a los especificadores y contratistas que cotejen sus requisitos de carga exactos. Compare sus necesidades específicas de corte y tensión con los informes de evaluación oficiales de ICC-ES. Consulte siempre las fichas técnicas completas antes de finalizar su adquisición. Nunca asuma que todos los anclajes para uso pesado funcionan de la misma manera. Capacite rigurosamente a su equipo de instalación sobre protocolos de control de torsión y limpieza de orificios. La precisión dicta la seguridad.
R: Un perno estándar requiere una tuerca y un orificio roscado. A menudo requiere acceso a la parte posterior del material. Un sujetador de concreto presenta un mecanismo único de expansión o corte de hilo. Se fija firmemente en un agujero ciego previamente perforado. Nunca necesitarás acceder al lado opuesto de la pared o losa.
R: No, generalmente no puedes eliminarlos intactos. El mecanismo de expansión subyacente es estrictamente permanente. Una vez que el clip de metal se hunde profundamente en el concreto, se bloquea extremadamente apretado. Para resolver esto, normalmente debes cortar el perno roscado expuesto al ras con una amoladora angular. Alternativamente, puede introducirlo más profundamente en el agujero.
R: Las retiradas ocurren por algunas razones muy comunes. Los instaladores suelen utilizar un tamaño de broca inadecuado, lo que crea un orificio peligrosamente suelto. Una limpieza inadecuada de los orificios deja polvo de sílice que arruina por completo la fricción. Finalmente, la instalación en concreto débil, que se desmorona o sin resistencia nominal permite que el material base falle bajo carga.
R: La distancia al borde depende completamente del diámetro específico del sujetador y del tipo mecánico. Los fabricantes publican distancias mínimas estrictas al borde en sus datos técnicos. Colocar un perno de expansión demasiado cerca crea una tensión interna masiva. Esta tensión fuerza una explosión estructural. Consulte siempre la ficha técnica oficial para conocer las medidas exactas de espaciado antes de perforar.
