¿Cómo colocar pernos de anclaje de hormigón?

La instalación de accesorios pesados ​​exige una precisión absoluta desde cero. La instalación inadecuada de un único punto de sujeción compromete por completo la integridad estructural. Este descuido conduce inevitablemente a daños catastróficos al equipo. Provoca graves riesgos de seguridad en el sitio y fallas estrictas en el cumplimiento de las normas. Una fijación exitosa depende en gran medida de tres variables inflexibles. Debe garantizar un diámetro de agujero preciso. Debe realizar una extracción de polvo rigurosa. Por último, debe cumplir estrictamente con los límites de torsión especificados por el fabricante. Ignorar cualquiera de estas métricas cruciales prácticamente garantiza la falla del sujetador bajo carga. Proporcionamos un tutorial basado en evidencia para navegar en proyectos de anclaje tanto comerciales como residenciales. Aprenderá a evaluar adecuadamente varios materiales base. Le ayudamos a seleccionar el hardware exacto que necesita. Finalmente, lo guiamos a través de los pasos estandarizados necesarios para ejecutar una instalación técnicamente sólida en todo momento.

Conclusiones clave

• Un anclaje para concreto requiere una coincidencia exacta entre el diámetro del sujetador y una broca que cumpla con ANSI; las tolerancias son prácticamente nulas.

• El método de limpieza de agujeros "Blow-Brush-Blow" no es negociable; El polvo residual reduce la capacidad de retención hasta en un 50%.

• Al clavar un ancla con una llave de impacto se corre el riesgo de que se rompan las roscas y se apriete demasiado; Utilice siempre una llave dinamométrica calibrada.

• Las distancias mínimas al borde y las condiciones del material base (agrietado o no agrietado) dictan si se requieren anclajes mecánicos o químicos.

Evaluación de su material base y requisitos de carga

Plantee el problema de ingeniería antes de tocar un taladro. No todo el hormigón mantiene la tensión mecánica por igual. Debes evaluar el sustrato con precisión de antemano. Los ingenieros estructurales clasifican el hormigón vertido de forma muy diferente a los bloques huecos o ladrillos. Los cimientos vertidos brindan la mayor resistencia a la extracción disponible. En cambio, la mampostería hueca requiere herrajes altamente especializados. Los sujetadores se expanden de manera diferente dependiendo de los huecos internos. No puede tratarlos indistintamente en el lugar de trabajo.

También es necesario identificar las condiciones agrietadas y no agrietadas. Las zonas sísmicas introducen cargas dinámicas extremas. Estas fuerzas cambiantes causan pequeñas fracturas con el tiempo. El hardware estándar falla rápidamente bajo estrés dinámico. Debe especificar anclajes evaluados por ICC-ES para entornos agrietados. Manejan las microfisuras móviles de forma segura. Los inspectores de construcción verifican rigurosamente estas marcas de cumplimiento específicas.

A continuación, evalúe cuidadosamente los tipos de carga específicos. Las cargas de tensión intentan sacar los herrajes directamente del orificio. Las cargas cortantes ejercen una fuerza hacia abajo o lateral a través del eje. Debes calcular ambos vectores de fuerza con precisión. La gravedad empuja los accesorios hacia abajo constantemente, probando la resistencia al corte. Las vibraciones del viento o del equipo prueban los límites de tensión simultáneamente.

Analicemos claramente las categorías principales de hardware. Debe hacer coincidir el hardware con la aplicación.

• Anclaje de cuña para hormigón : ideal para hormigón sólido y cargas estáticas de alta resistencia.

• Anclajes de manga: Más versátiles en general. Se adaptan fácilmente a materiales de base más blandos o huecos.

• Anclajes de empotramiento/golpe: Soluciones de montaje empotrado diseñadas principalmente para cargas interiores medianas.

• Sistemas adhesivos/epoxi: necesarios para proximidad extrema al borde. También manejan sin problemas aplicaciones de alta vibración, como maquinaria pesada.

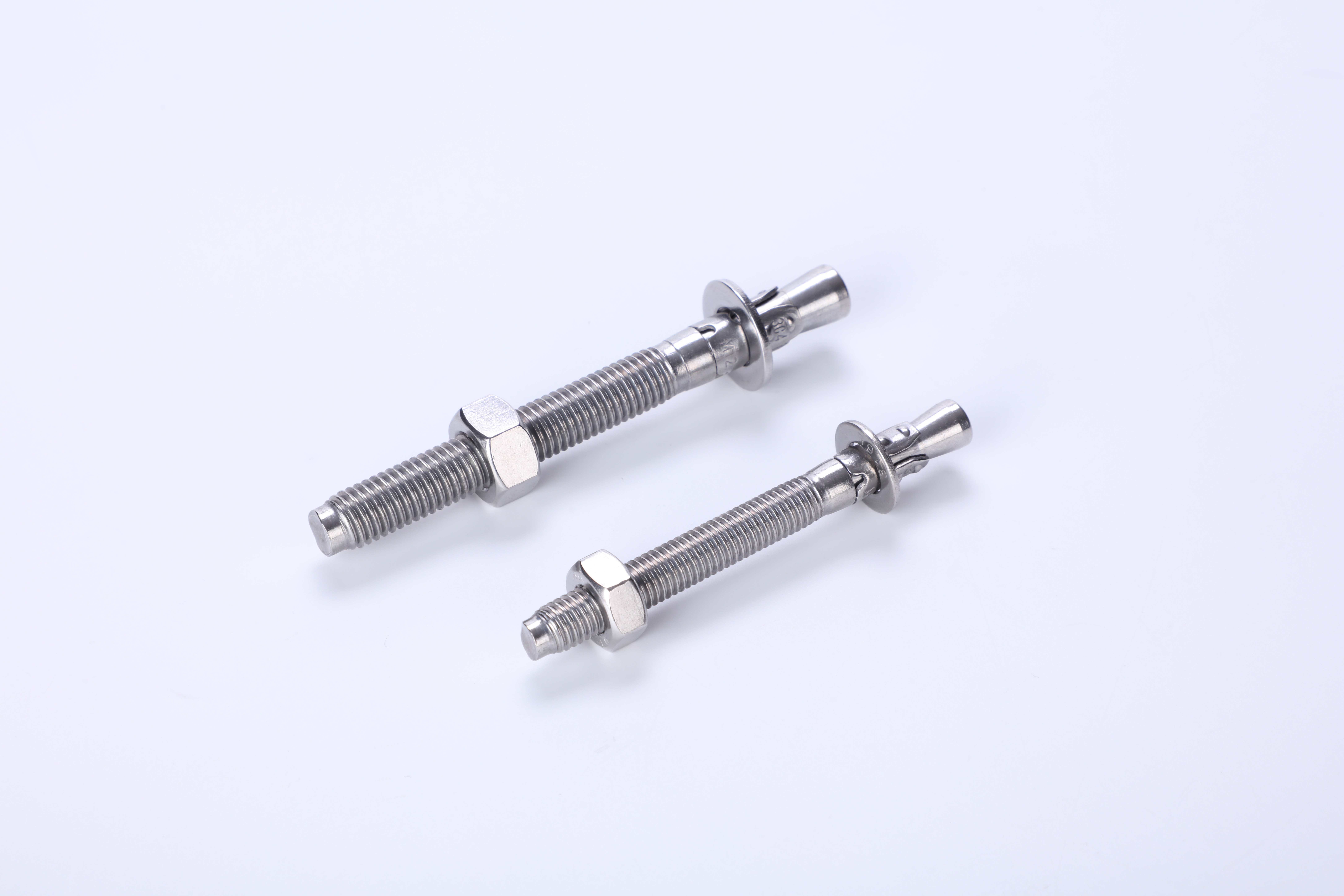

Preinstalación: herramientas y especificaciones de cumplimiento

El equipo necesario para cumplir con las especificaciones de ingeniería garantiza una sujeción segura. Debemos utilizar las herramientas correctas de manera consistente. Las brocas estándar fallan repetidamente en mampostería de alta resistencia. Se desgastan instantáneamente y pierden su forma. En su lugar, debe utilizar brocas para mampostería con punta de carburo estándar ANSI. Los perfiles SDS-Plus o SDS-Max garantizan siempre diámetros de orificio exactos. La tolerancia importa inmensamente aquí. Un orificio de tamaño insuficiente impide la inserción adecuada del hardware. Un agujero de gran tamaño arruina por completo la capacidad de sujeción.

Considere cuidadosamente su equipo de perforación antes de comenzar. Un taladro percutor estándar funciona adecuadamente para pequeños agujeros domésticos. Sin embargo, necesita un verdadero martillo perforador para agujeros de más de 3/8 de pulgada. Los martillos perforadores entregan fuerza de percusión neumática directamente a la broca. Trituran agregados pesados ​​de manera efectiva sin quemar la herramienta. Esto ahorra un inmenso esfuerzo físico y protege tus bits.

Las herramientas de evacuación de polvo siguen siendo estrictamente obligatorias en todos los lugares de trabajo. No puede omitir este paso de limpieza de manera segura. Reúna boquillas de aire comprimido adecuadas, cepillos de alambre especializados y aspiradoras HEPA. Las regulaciones de OSHA también requieren aspiradoras HEPA para controlar el polvo de sílice cristalina en el aire. El agujero debe permanecer completamente libre de escombros.

Finalmente, asegure una llave dinamométrica calibrada. No se puede adivinar con seguridad la fuerza de apriete final. Los controladores de impacto estiman mal el par. Apretan demasiado los sujetadores de forma rutinaria. Las herramientas calibradas garantizan un estricto cumplimiento de las especificaciones del fabricante. Esto garantiza que el clip de expansión se despliegue exactamente como se diseñó.

Mejores prácticas para la preinstalación

• Inspeccione las puntas de carburo para detectar astillas antes de perforar.

• Verifique el sello ANSI impreso físicamente en el vástago de la broca.

• Calibre su llave dinamométrica anualmente para mantener la precisión.

Ejecución paso a paso: cómo instalar un anclaje de cuña para hormigón

El procedimiento operativo estandarizado para los sujetadores de cuña mecánicos exige un cumplimiento estricto. Nos basamos en rutinas rígidas para evitar errores estructurales peligrosos. Siga estos pasos exactos para una ejecución impecable.

1. Paso 1: Perforación según las especificaciones. Configure su medidor de profundidad con precisión de antemano. Debe perforar lo suficientemente profundo para acomodar completamente el hardware. Usamos una regla general simple en toda la industria de la construcción. Perfore un mínimo de 1/2 pulgada más profundo que la profundidad de empotramiento requerida. Este espacio adicional permite que el polvo residual se deposite de forma segura en el fondo. Evita que el montante toque fondo antes de tiempo.

2. Paso 2: El protocolo de limpieza (crucial). Ejecute rigurosamente el método estándar 'Blow-Brush-Blow'. Primero, elimine el polvo suelto con boquillas de aire comprimido. En segundo lugar, frote vigorosamente las paredes laterales con un cepillo de alambre especializado. En tercer lugar, vuelva a limpiar bien el agujero. Detalla la mecánica física adecuadamente aquí. La eliminación del polvo de hormigón permite que el clip de expansión se adhiera con fuerza a la mampostería circundante. El polvo residual actúa como cojinetes de bolas microscópicos. Previene la fricción vital y provoca la extracción inmediata.

3. Paso 3: Colocar el hardware. Inicialmente, enrosque la tuerca en la parte superior del ancla. Manténgalo completamente al ras contra el borde superior. Este paso crucial protege los delicados hilos de fuertes golpes. Introduzca el ancla en el agujero de forma segura. Utilice un martillo de 2 libras como mínimo para esta tarea específica. Golpee firmemente hasta que la lavadora quede perfectamente al ras contra el accesorio.

4. Paso 4: Apretar al máximo de su capacidad. Apretar la tuerca sistemáticamente utilizando una llave dinamométrica calibrada. Debemos detallar aquí la importancia crítica de la precisión. Debe detenerse exactamente en el valor de libras-pie especificado por el fabricante. Un ajuste excesivo provoca fallas catastróficas del material. Un ajuste insuficiente permite un deslizamiento peligroso de la carga con el tiempo.

Riesgos de implementación y resolución de problemas del mundo real

Las lecciones aprendidas sobre el terreno revelan periódicamente puntos de fallo comunes. Vemos estos errores graves a diario en sitios comerciales. Puede mitigar estos riesgos exactos fácilmente reconociéndolos tempranamente.

La violación de la distancia mínima al borde destruye el hormigón instantáneamente. Colocar herrajes demasiado cerca de un borde provoca un desconchado inmediato. La presión lateral extrema hace estallar completamente la pared lateral. Esto genera costosas reparaciones y retrasa los cronogramas. Detalla claramente la regla estándar de la industria. Mantenga el punto central al menos cinco veces el diámetro del anclaje alejado de cualquier borde desprotegido.

Es posible que encuentre "spinners" ocasionalmente durante la instalación. Una ruleta ocurre cuando el ancla gira infinitamente y no se agarra. Las brocas gastadas suelen causar este problema específico. Se tambalean excesivamente y crean agujeros ligeramente grandes. Una limpieza insuficiente también lubrica mucho el clip de expansión. Debes abandonar el hoyo por completo. Alternativamente, actualice a un sujetador de mayor diámetro si el soporte lo permite.

Golpear las barras de acero incrustadas detiene el progreso inmediatamente. Debe seguir protocolos estrictos para encontrar refuerzos de acero. Primero, abandone el agujero por completo y parcheelo con epoxi estructural. En segundo lugar, reubique ligeramente el dispositivo si el plano lo permite. En tercer lugar, utilice cortadores de barras de refuerzo especializados si la estructura lo permite. Primero debes borrar esta acción sistemáticamente. Consulte a un ingeniero estructural antes de cortar barras de refuerzo incrustadas. Cortar el refuerzo debilita permanentemente la base.

El exceso de torsión sigue siendo increíblemente común entre instaladores sin experiencia. Los trabajadores usan llaves de impacto agresivamente para ahorrar tiempo. ¿Cómo es que esto falla estructuralmente? Exceder las especificaciones ft-lb hace que la cuña suba demasiado hacia el eje central. Esta acción agresiva aplasta por completo el hormigón circundante. Destruye el valor de tenencia de forma permanente. Siempre verifique manualmente los valores de torque finales.

Errores comunes a evitar

• Usar una broca sin filo para empujar con fuerza a través del agregado duro.

• Saltarse el cepillo de alambre durante los protocolos de limpieza de pozos.

• Colocar el perno desnudo sin la tuerca superior protectora.

• Estimación de pies-libras utilizando únicamente la fuerza bruta del brazo.

Selección preseleccionada de sus anclajes: próximos pasos de adquisición

La forma de comprar el sujetador adecuado determina directamente el rendimiento a largo plazo. Debe adquirir el hardware correcto para el trabajo comercial o residencial específico. No adivine los tipos de materiales ni las capacidades de carga. Los ingenieros diseñan tablas de carga específicas basadas en profundidades de empotramiento exactas.

Las consideraciones medioambientales y de corrosión exigen una cuidadosa atención desde el principio.

• Galvanizado: Apto para uso seco y en interiores únicamente. La humedad degrada el zinc simple muy rápidamente.

• Galvanizado en caliente: Maneja adecuadamente ambientes húmedos o exteriores. Cuenta con una capa protectora de zinc mucho más gruesa.

• Acero inoxidable 316: especifique esto para entornos severos. Las aplicaciones marinas, químicas o sumergidas requieren la máxima resistencia contra la oxidación rápida.

Debe verificar rigurosamente el cumplimiento de la ingeniería antes de comprar. Los trabajos comerciales requieren prueba documentada de seguridad. Busque atentamente los informes de evaluación de ICC-ES en la hoja de especificaciones técnicas. Las clasificaciones sísmicas garantizan la supervivencia durante grandes terremotos. Las aprobaciones de COLA (Ciudad de Los Ángeles) demuestran estándares de prueba extremos. Puede confiar con confianza en el hardware que lleva estas distintivas marcas regulatorias.

Finalmente, alinee perfectamente sus proporciones de tamaño antes de realizar una compra. El diámetro del orificio del accesorio debe acomodar el perno roscado sin problemas. El diámetro del anclaje debe coincidir exactamente con los tamaños de broca ANSI disponibles. La profundidad de empotramiento requerida debe ajustarse de manera segura al espesor total de la losa. Las proporciones no coincidentes detienen instantáneamente los cronogramas de construcción.

Conclusión

Colocar correctamente un anclaje de hormigón sigue siendo un ejercicio de absoluta precisión. Debes dominar todo, desde hacer coincidir la broca ANSI hasta aplicar el torque exacto. Pequeñas desviaciones en el procedimiento conducen a fallas estructurales masivas. Le recomendamos encarecidamente que nunca adivine las capacidades de carga. En caso de duda sobre proyectos comerciales complejos, consulte siempre la hoja de especificaciones de un ingeniero estructural. Dirija a su equipo a consultar un catálogo completo de productos para anclajes de cuña. También puede revisar una guía de tamaño de brocas SDS o solicitar servicios de consulta técnica antes de comenzar.

Preguntas frecuentes

P: ¿A qué profundidad debe llegar un anclaje de hormigón?

R: La profundidad depende en gran medida de las especificaciones mínimas de empotramiento del fabricante. Por lo general, debe incrustar el hardware al menos entre cuatro y cinco veces su diámetro. Siempre consulte la hoja de datos de ingeniería para conocer los requisitos numéricos exactos. Un empotramiento menos profundo reduce gravemente las capacidades de carga y corre el riesgo de fallas repentinas por extracción.

P: ¿Se puede quitar un anclaje de cuña de concreto?

R: No, son accesorios mecánicos permanentes. El clip de expansión se clava irremediablemente en las paredes laterales de mampostería. La solución más segura requiere quitar completamente la tuerca superior. Luego, corte el montante expuesto perfectamente al ras de la superficie con una amoladora angular. Finalmente, parche el metal restante con epoxi.

P: ¿Qué sucede si hago un agujero demasiado grande?

R: Los anclajes mecánicos no se expandirán lo suficiente como para morder correctamente. El clip simplemente se desliza contra las paredes laterales sueltas. Debe mover la ubicación del orificio por completo o actualizar el sujetador. Cambiar a un sistema de anclaje químico o epóxico a menudo salva eficazmente los agujeros de gran tamaño.

P: ¿Puedo utilizar un taladro normal para anclajes de hormigón?

R: No. Un taladro estándar carece por completo de la fuerza de percusión necesaria para triturar el agregado de piedra. La broca se sobrecalentará y se derretirá rápidamente. Se recomienda encarecidamente un martillo perforador exclusivo para todos los trabajos de albañilería. Utiliza un pistón neumático para generar fuertes impactos de forma continua.
