Se enfrenta a un difícil desafío al instalar herrajes de alta resistencia cerca del borde de una losa. Es una de las tareas estructurales más críticas en la construcción moderna. Si instala un anclaje de concreto demasiado cerca de un borde, corre el riesgo de que el concreto se descascarille, explote repentinamente y falle la carga catastrófica. La distancia al borde no es un número universal único. Depende en gran medida del diámetro del anclaje, el tipo específico de sujetador utilizado y la carga que debe soportar. Escribimos esta guía para establecer parámetros claros para calcular distancias seguras al borde. Aprenderá cómo evaluar varios tipos de anclajes para espacios reducidos y mitigar los riesgos de falla. También le mostraremos exactamente cómo la proximidad al borde reduce la capacidad de carga general. Al comprender estos conceptos, podrá proteger el hardware estructural de forma segura y cumplir con estrictos estándares de ingeniería.
La regla general: la distancia mínima absoluta al borde suele ser 5 veces el diámetro del anclaje, mientras que 10 veces el diámetro es el estándar para lograr el 100 % de la capacidad de carga.
El tipo de anclaje importa: Un anclaje mecánico de cuña para concreto requiere una mayor distancia al borde que un anclaje adhesivo/epóxido debido a las fuerzas expansivas ejercidas durante la instalación.
La reducción de carga es obligatoria: los anclajes instalados a una distancia menor que la distancia mínima estándar sufrirán una reducción significativa en las cargas de corte y tracción permitidas.
Verificación de cumplimiento: para aplicaciones estructurales, la distancia al borde debe alinearse con los estándares ACI 318 y los informes de evaluación ICC-ES específicos del fabricante.
Calcular la distancia correcta al borde requiere una comprensión básica de las variables de ingeniería. No puedes adivinar estas medidas. Dos factores principales dictan los requisitos de espaciado y borde: el diámetro del anclaje (representado como d ) y la profundidad de empotramiento. El diámetro del hardware establece la base para todas las fórmulas de espaciado. Un perno más grueso desplaza más material y crea un cono de tensión más ancho dentro de la losa.
Los estándares de la industria dependen en gran medida de multiplicadores del diámetro del anclaje. Para lograr el 100% de los valores de retención publicados, los ingenieros utilizan la fórmula estándar de distancia al borde de 10 d . Esto significa que multiplica el diámetro del anclaje por 10. Si usa un perno de 1/2 pulgada, la distancia estándar al borde es de 5 pulgadas. A esta distancia, el material base circundante absorbe fácilmente la tensión del hardware instalado. Puede aplicar fuerzas máximas de tensión y corte sin fallas prematuras del concreto.
A veces no es posible lograr el espaciamiento ideal de 10 d . En estos escenarios ajustados, nos basamos en la fórmula de distancia mínima al borde de 5 d . Esto representa el típico límite mínimo absoluto. Si instala herrajes a una distancia inferior a 5 veces su diámetro, es probable que el sustrato de concreto falle durante la instalación o bajo una carga de trabajo. Para un perno de 1/2 pulgada, la distancia mínima absoluta al borde es de 2,5 pulgadas. Sin embargo, colocar hardware a esta distancia mínima significa que debe reducir drásticamente la carga permitida.
El espesor de la losa también actúa como una restricción estricta. Las reglas de distancia al borde suponen que el material base tiene el volumen adecuado para contener la tensión. Debes evaluar el espesor de tu concreto. Perforar un agujero profundo cerca de un borde en una losa delgada aumenta el riesgo de explosión. Las fuerzas de compresión empujan hacia afuera. Si el fondo de la losa está demasiado cerca de la profundidad de empotramiento, el concreto simplemente se desprende. Recomendamos dejar un mínimo absoluto de dos pulgadas de concreto sólido debajo del orificio perforado.
Cuadro de cálculo de distancia al borde (estándar frente a mínimo) | ||
Diámetro del anclaje (d) | Distancia al borde estándar (10d): 100 % de carga | Distancia mínima al borde (5d): carga reducida |
|---|---|---|
1/4 de pulgada | 2,5 pulgadas | 1,25 pulgadas |
3/8 de pulgada | 3,75 pulgadas | 1.875 pulgadas |
1/2 pulgada | 5,0 pulgadas | 2,5 pulgadas |
5/8 de pulgada | 6,25 pulgadas | 3.125 pulgadas |
3/4 de pulgada | 7,5 pulgadas | 3,75 pulgadas |
Cuando las limitaciones del proyecto imponen una distancia estrecha entre los bordes, la elección de la tecnología de fijación se convierte en la principal variable para el éxito. No se puede tratar todo el hardware por igual. Los diferentes diseños interactúan con el material base de maneras muy diferentes. Comprender estos comportamientos mecánicos le ayuda a prevenir fallas estructurales en curvas cerradas.

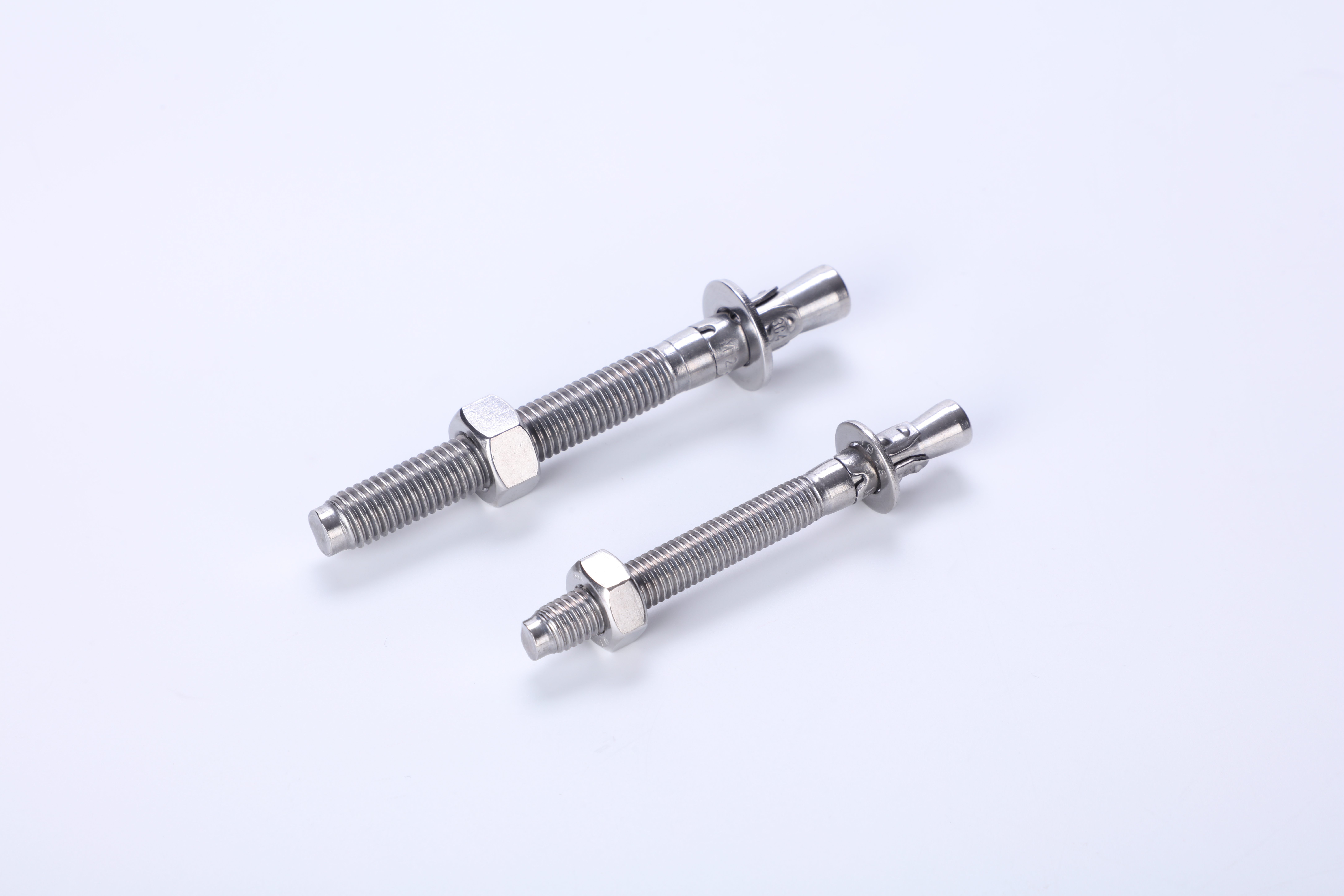

Un anclaje de cuña para hormigón representa uno de los sujetadores de alta resistencia más comunes en la construcción. Su mecanismo se basa en la expansión física contra los muros de hormigón. A medida que aprietas la tuerca, la varilla roscada tira de un cono abocinado hacia arriba a través de un clip de expansión. Esta acción encaja el clip con fuerza en los lados del orificio perforado.
La principal limitación de esta tecnología es la extrema presión exterior que genera. Estas altas fuerzas de expansión significan que un sujetador tipo cuña requiere las mayores distancias al borde. Si lo coloca demasiado cerca del límite, la acción de cuña simplemente dividirá el concreto. Recomendamos extremar la precaución al utilizar accesorios de expansión cerca de esquinas o bordes delgados.
Los anclajes de tornillo para hormigón ofrecen una alternativa distinta al hardware de expansión. Su mecanismo corta hilos directamente en el sustrato de hormigón. A medida que introduce el tornillo en el orificio piloto, las roscas de acero endurecido abren un camino y bloquean mecánicamente el sujetador en el material base.
La principal ventaja de los anclajes de tornillo es su menor fuerza de expansión. Debido a que cortan hilos en lugar de acuñar el material, ejercen mucha menos tensión lateral. Esta característica permite ubicar los bordes ligeramente más cerca en comparación con los pernos de expansión tradicionales. Sin embargo, al atornillar el tornillo todavía se introduce tensión mecánica. Usted sigue estando limitado por la fuerza necesaria para cortar la mampostería.
Los anclajes adhesivos, a menudo llamados anclajes químicos o epoxi, utilizan un enfoque fundamentalmente diferente. Su mecanismo une una varilla roscada al hormigón mediante una resina epoxi de alta ingeniería. La mezcla química se endurece alrededor de la varilla, uniéndola directamente a las paredes del orificio perforado. Este proceso elimina por completo las fuerzas de cuña hacia afuera.
Esta instalación sin estrés hace que los anclajes adhesivos sean la opción óptima para las distancias de borde más estrechas. No introducen presión mecánica en el material base. Puede colocarlos más cerca de los bordes que cualquier otra tecnología de sujeción. Si se enfrenta a un espacio libre extremadamente reducido, el epoxi casi siempre es la opción de ingeniería más segura.
Las matemáticas teóricas parecen claras sobre el papel, pero los lugares de trabajo presentan duras realidades. La instalación de hardware cerca de un límite estructural introduce riesgos físicos inmediatos. Debe anticipar estos peligros antes de comenzar a perforar.
La explosión de la instalación es un problema frecuente y destructivo. Esto ocurre cuando el borde del concreto se fractura o "explota" mientras se aprieta un sujetador mecánico según sus especificaciones. A medida que el clip de expansión se expande hacia afuera, encuentra el camino de menor resistencia. Si el borde está demasiado cerca, el hormigón simplemente sale volando en grandes trozos. Esto arruina el punto de montaje al instante. No se puede reparar un borde reventado según los estándares estructurales. Debes abandonar el agujero y reubicar tu hardware.
El desconchado del hormigón bajo carga representa un riesgo más insidioso. Incluso si su instalación se realiza correctamente sin fallas, la conexión sigue siendo vulnerable. Las cargas cortantes dirigidas hacia el borde cercano ejercen una tensión masiva sobre un pequeño volumen de material. Con el tiempo, esta tensión puede provocar una falla del concreto en forma de cono. Los ingenieros se refieren a este límite como resistencia al desprendimiento del hormigón. Una fuerza de corte intensa puede arrancar un trozo cónico de hormigón del costado de la losa, provocando el colapso de la estructura adjunta.
También debemos tener en cuenta los daños por vibración y perforación. La perforación agresiva con martillo cerca de un borde castiga físicamente el material base. Los repetidos impactos de la broca de carburo crean microfracturas en las profundidades de la mampostería. Estas pequeñas grietas debilitan el punto de montaje incluso antes de insertar el hardware. Cuando se opera un martillo perforador pesado cerca de un borde delicado, se compromete la integridad estructural de la zona circundante.
Grietas finas: Inspeccione el borde antes de perforar. Las grietas existentes significan que el hormigón ya está comprometido.
Decoloración del polvo: si el polvo de perforación cambia de color rápidamente, es posible que esté golpeando escombros incrustados o material debilitado cerca de la superficie.
Inmersión repentina del taladro: si la broca empuja repentinamente hacia adelante sin resistencia cerca de un borde, es probable que haya volado el costado del concreto de manera invisible debajo de la superficie.
Cuando las limitaciones del proyecto lo obligan a trabajar dentro del margen de 5 días a 10 días , no puede confiar en las capacidades de carga máxima. Debe evaluar la conexión utilizando fórmulas de reducción específicas. Este proceso se conoce como reducción de potencia. Calcula los parámetros de seguridad cuando la distancia al borde se ve comprometida.
Debe comprender la diferencia entre reducción por tracción y por corte. Las cargas de tracción salen directamente del agujero. Las cargas cortantes empujan hacia los lados a través del agujero. Las cargas de corte dirigidas hacia el borde sufren las reducciones de capacidad más severas. El hormigón entre los herrajes y el aire libre proporciona la única resistencia. A medida que esa distancia se reduce, la capacidad de corte cae exponencialmente. La capacidad de tracción también disminuye cerca de un borde, pero la falla por corte es casi siempre el factor limitante en ubicaciones estrechas.
Para calcular las cargas seguras exactas, debe utilizar los informes de evaluación ICC-ES del fabricante. Estos documentos contienen los multiplicadores de reducción de carga oficiales o tablas de reducción de potencia. Ubique la tabla para su hardware específico, busque la fila para la distancia real al borde e identifique el multiplicador de reducción. Si la tabla muestra un multiplicador de 0,65 para la carga de corte a una distancia al borde de 3 pulgadas, multiplica la carga máxima estándar por 0,65. Esto le proporciona una nueva carga de trabajo segura y reducida.
Debemos enfatizar aquí una nota crítica de confianza y transparencia. Las reglas generales no reemplazan los cálculos de ingeniería estructural para cargas críticas. Normas como ACI 318 rigen el diseño de hormigón estructural. Si asegura una columna de acero pesada, un punto de arnés de seguridad o un larguero de balcón, debe consultar a un ingeniero estructural autorizado. Nunca adivine el factor de reducción en una aplicación de seguridad humana.
Ejemplo de multiplicadores de reducción de carga de corte (anclaje hipotético de 1/2") | ||
Distancia al borde | Condition | Multiplicador de carga de corte |
|---|---|---|
5,0 pulgadas (10d) | Espaciado óptimo | 1,00 (100% de capacidad) |
3,75 pulgadas | Espacio reducido | 0,82 (82% de capacidad) |
2,5 pulgadas (5d) | Espaciado mínimo | 0,60 (60% de capacidad) |
< 2,5 pulgadas | No conforme | NO RECOMENDADO |
Una instalación exitosa cerca de un límite requiere precisión. No se puede apresurar el proceso. Un solo error arruinará la ubicación de montaje. Hemos recopilado las mejores prácticas probadas en el campo para garantizar ubicaciones seguras y confiables.
Primero, debes mapear la barra de refuerzo. Recomendamos encarecidamente utilizar una unidad de radar de penetración terrestre (GPR) o un escáner de barras de refuerzo avanzado. Golpear el refuerzo de acero cerca de un borde complica drásticamente la instalación. Si la broca se engancha en una barra de refuerzo, sacude violentamente la herramienta y rompe el hormigón circundante. Esto compromete inmediatamente la integridad estructural del borde. Primero ubique el acero y luego marque los puntos de perforación para evitarlo.
Su técnica de perforación dicta la supervivencia del borde de hormigón. No empieces con una broca enorme. Recomendamos comenzar con un orificio piloto más pequeño. Esto reduce la energía del impacto inicial. Cuando llegue al diámetro final, considere apagar la función de martillo de su martillo perforador para la última pulgada de profundidad. La perforación en modo de solo rotación lleva más tiempo, pero elimina los impactos agresivos que causan microfracturas cerca de límites delicados.
Finalmente, el control del par no es negociable. Debe utilizar una llave dinamométrica calibrada para configurar el hardware mecánico. Nunca utilice un destornillador de impacto cerca de un borde. Los impulsores de impacto realizan golpes rotacionales violentos e incontrolables. Fácilmente aprietan demasiado la tuerca y parten el concreto al instante. Una llave dinamométrica calibrada le permite aplicar una presión suave y gradual hasta alcanzar las libras-pie exactas especificadas por el fabricante.
Ignorar la eliminación del polvo: No soplar y cepillar el polvo del orificio reduce el poder de sujeción y aumenta inesperadamente la presión de acuñamiento.
Apretar demasiado: Agregar 'una vuelta más' por si acaso a menudo provoca una explosión inmediata del borde.
Ignorar la temperatura ambiente: cuando se usa epoxi cerca de un borde, las bajas temperaturas alteran drásticamente los tiempos de curado. Aplicar la carga demasiado pronto sacará el epoxi del agujero.
La distancia segura al borde es un cálculo preciso del diámetro, el tipo de anclaje y la reducción de carga aceptable. No se puede confiar en conjeturas cuando la integridad estructural está en juego. Las reglas fundamentales de 5 d y 10 d proporcionan un excelente marco de partida. Sin embargo, las variables únicas de su lugar de trabajo determinan en última instancia qué tan cerca del límite puede operar.
En el futuro, seleccione siempre su tecnología de fijación en función de las limitaciones reales de sus bordes. Utilice de forma predeterminada soluciones adhesivas epóxicas si es inevitable una proximidad extrema al borde. Antes de perforar, revise la hoja de datos técnicos del fabricante específico para confirmar los factores de reducción. Por último, invierta en un escaneo adecuado de las barras de refuerzo y utilice herramientas de torsión calibradas. Si sigue estos pasos, protegerá el concreto, asegurará su hardware de manera segura y evitará fallas catastróficas.
R: La distancia mínima absoluta al borde suele ser de 2,5 pulgadas. Esto sigue la regla estándar de 5 d (5 veces el diámetro de 1/2 pulgada). Sin embargo, colocarlo tan cerca requiere una reducción de carga significativa. Para lograr la capacidad de carga estructural total, generalmente necesita una distancia al borde de 5 pulgadas (10 d ). Consulte siempre la documentación específica del fabricante.
R: Sí. El hormigón fisurado supone que el material base ya contiene microfracturas y zonas de tensión. Este estado más débil requiere mayores distancias al borde para sostener una carga con seguridad. Debe utilizar hardware especializado probado y aprobado explícitamente para aplicaciones de concreto fisurado. Las fórmulas de ventaja estándar a menudo aumentan significativamente en estos entornos.
R: Puede utilizar compuestos epóxicos o de parcheo de alta resistencia para reparaciones cosméticas, pero un borde parcheado no puede soportar cargas estructurales. El enlace químico del parche fallará bajo tensión de corte o de tracción. Si un borde se rompe durante la instalación, deberá reubicar el punto de montaje más hacia adentro.
